Nelle sale dell'Archivio di Stato di Venezia, nel complesso monumentale dei Frari, il tavolo da consultazione in noce accoglie una mappa manoscritta datata 1680. Stesa con cura sotto le luci a temperatura controllata dei laboratori di restauro, la superficie in carta di straccio mostra l'intricata rete di linee tracciate in inchiostro di china nerofumo e acquerello. Attraverso la lente d'ingrandimento ottico posizionata sui canali di gronda e sulle intestature dei corsi d'acqua interni, emergono misurazioni espresse in passi veneti, arginature in terra battuta e scannelli di sgrondo. Questa carta appartiene al ricchissimo fondo del Magistrato alle Acque, l'istituzione repubblicana preposta alla salvaguardia fisica del bacino lagunare, oggi al centro di un imponente programma di digitalizzazione ad altissima risoluzione.
Il progetto scientifico traduce in dati ad alta precisione un patrimonio cartografico unico al mondo, consentendo di analizzare con rigore strutturale le decisioni ingegneristiche maturate dalla Serenissima nel corso del Seicento. La digitalizzazione non rappresenta soltanto una misura di prevenzione contro il deterioramento materiale dei supporti cartacei e membranacei, ma costituisce uno strumento di ricerca fondamentale per comprendere l'evoluzione morfologica del territorio e la gestione del rischio idraulico.
La deviazione dei fiumi: la risposta ingegneristica alla minaccia dei sedimenti
Nel XVII secolo, la sopravvivenza stessa della Laguna di Venezia era gravemente minacciata dal progressivo interramento dei canali navigabili. I grandi fiumi continentali — in particolare il Brenta, il Sile, il Dese e il Zero — riversavano nel bacino lagunare enormi quantità di sedimenti limosi e sabbiosi portati dalle piene alpine e prealpine. Il Magistrato alle Acque, istituito nel 1507 per accentrare ogni competenza in materia idraulica, operò con estremo rigore scientifico per pianificare ed eseguire monumentali opere di diversione fluviale.
Le mappe del XVII secolo documentano la fase cruciale di queste trasformazioni territoriali. Tra gli interventi principali figurava la deviazione del corso del Brenta verso sud, ottenuta mediante la costruzione di canali artificiali come il Taglio Novissimo, ultimato nel 1613. Allo stesso modo, le perizie cartografiche registrano lo spostamento della foce del Sile verso nord-est, incanalandone le acque nell'alveo abbandonato del Piave (Taglio del Sile) per impedire che i detriti raggiungessero le bocche di porto settentrionali. Le carte manoscritte conservate all'Archivio di Stato mostrano con precisione geometrica il tracciato dei fossi di guardia, delle chiuse, dei sostegni e delle arginature progettati dai periti pubblici per isolare la gronda lagunare dalle acque dolci cariche di torbida.
Rilievi topografici del XVII secolo e rigore cartografico
La cartografia prodotta dal Magistrato alle Acque nel corso del Seicento si distingue per l'elevata accuratezza geometrica e topografica. I periti e gli ingegneri idraulici dell'epoca non si limitavano a rappresentare l'aspetto pittorico del paesaggio, ma fornivano veri e propri disegni tecnici esecutivi. Utilizzando strumenti di misurazione come la tavoletta pretoriana, la catena d'agrimensore e la bussola, i tecnici veneziani tracciavano con precisione millimetrica i confini della gronda, ovvero la fascia di transizione tra la terraferma e le velme lagunari.
La mappa del 1680 esaminata mostra chiaramente l'uso di convenzioni grafiche rigorose. L'inchiostro di china definisce i contorni dei canali e delle opere murarie, mentre sfumature di bistro e acquerello verde e azzurro identificano rispettivamente le zone golenali e gli specchi d'acqua perenni. Le note a margine, scritte in grafia calligrafica con inchiostri ferrogallici, riportano le quote altimetriche relative al livello medio di marea, i nomi dei proprietari dei fondi espropriati per la costruzione degli argini e le osservazioni sulla velocità di scorrimento delle correnti durante le fasi di flusso e riflusso.
Protocolli di digitalizzazione ad alta risoluzione e tutela fisica
Il processo di acquisizione digitale avviato presso l'Archivio di Stato di Venezia segue rigidi standard internazionali per la conservazione e la catalogazione del materiale archivistico di grande formato. Le operazioni di scansione avvengono all'interno di ambienti a clima controllato, con una temperatura costante di 18-20 gradi Celsius e un'umidità relativa fissata al 50%. Tali parametri prevengono le sollecitazioni igrometriche della carta e del pigmento durante le fasi di movimentazione dei documenti.

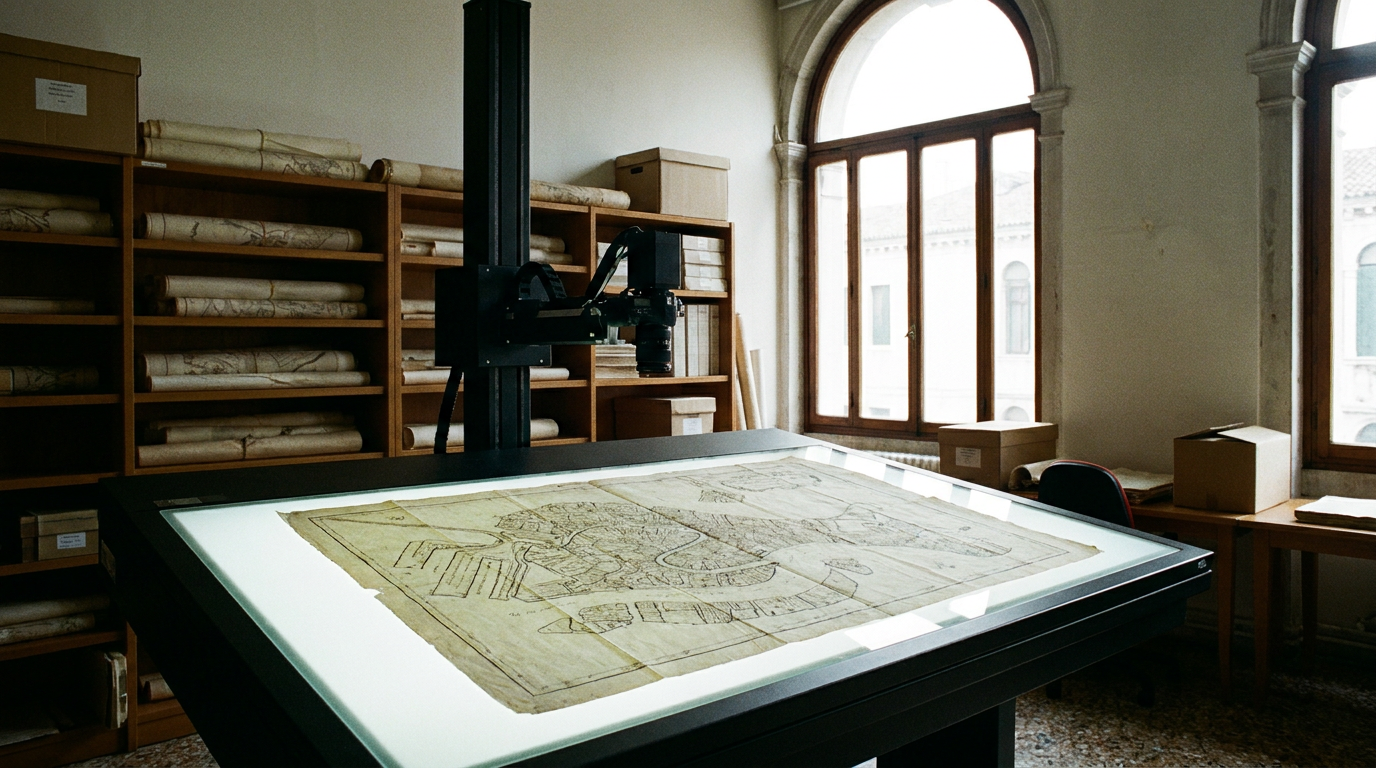

Per la digitalizzazione delle mappe vengono impiegati scanner planetari statici a luce fredda priva di radiazioni ultraviolette e infrarosse, in grado di eliminare qualsiasi rischio di stress termico sulle superfici manoscritte. La cattura delle immagini avviene in formato grezzo a una risoluzione nativa superiore a 600 punti per pollice (DPI), con sensori che garantiscono la perfetta fedeltà cromatica grazie a profili di colore calibrati secondo la scala ICC. Questo livello di dettaglio consente ai restauratori di analizzare lo stato di conservazione della carta, individuando micro-fratture del supporto, fioriture batteriche o corrosioni dovute all'acidità degli inchiostri ferrogallici senza dover manipolare ulteriormente gli originali.
Dalla gronda alla modellazione idraulica contemporanea
La disponibilità di queste mappe storiche in formato digitale a altissima risoluzione offre un contributo decisivo non soltanto alla storiografia e alla paleografia, ma anche alle scienze idrauliche contemporanee. I ricercatori dell'Università Ca' Foscari, dell'Università di Padova e dell'Istituto di Scienze Marine del CNR utilizzano le immagini digitalizzate all'interno di sistemi di informazione geografica (GIS) georeferenziati.
Sovrapponendo le carte del XVII secolo con i rilievi satellitari attuali, gli idrodinamici possono ricostruire con esattezza le variazioni del volume lagunare, il tasso di erosione delle barene e l'efficacia sul lungo periodo delle deviazioni dei fiumi Brenta e Sile. I dati storici dimostrano che senza le imponenti opere di deviazione idraulica documentate nei fogli del Magistrato alle Acque, il bacino lagunare si sarebbe trasformato in una piana alluvionale nel giro di pochi decenni, modificando per sempre la geografia della Venetia maritima.
La valorizzazione della memoria documentaria
La convergenza tra le tecniche di restauro tradizionale e l'ingegneria informatica di acquisizione visiva trasforma l'Archivio di Stato di Venezia in un centro primario per lo studio della governance territoriale. La consultazione dei master digitali uncompressed, memorizzati su server ad alta sicurezza con ridondanza geografica, assicura la fruibilità pubblica del fondo senza mettere a rischio l'integrità dei fogli seicenteschi.
L'analisi materiale della mappa del 1680, stesa sul grande tavolo da consultazione in noce, rivela la continuità dello sforzo umano volto a governare le dinamiche naturali del bacino veneto. Il rilievo dettagliato dei canali di gronda, le annotazioni dei periti idraulici e la precisione del segno ad inchiostro continuano a testimoniare, attraverso la nitidezza dei pixel moderni, una scienza della conservazione che ha origine nella storia stessa della Repubblica.
